SH現場グラフソフト

SH型貫入試験に欠かせないSH型貫入試験データロガー専用ソフト
SH現場グラフソフト(無償)
機能
・SH型データロガー(Penetroカウンター)からのデータ抜き取り
・データのグラフ表示
・データのTEXT形式での保存

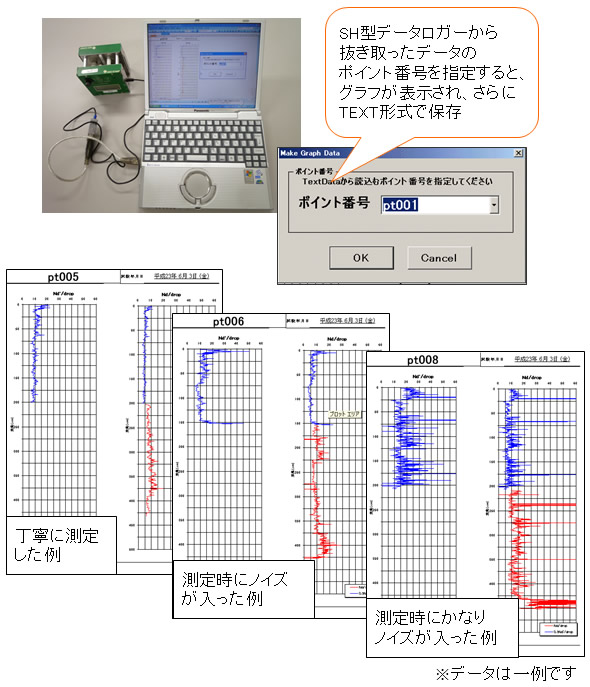

効果
・試験データがグラフで確認できる。
ノートPCを用いて現場で確認可能。
Nd/drop値の変移状況の現地確認や、試験データの取り損ねを防ぐことができます。
・「SHグラフソフトPro」と併せて使用することで、試験データの処理効率が大幅にUPします。
ソフトウェアの概要
名称 SH現場グラフソフト
ソフト概要 本ソフトウェアは、SH型貫入試験機用データロガーに記録されたデータを、簡単に引き抜いたりグラフ化してチェックできるソフトです。Microsoft Excelを利用しているので、Excelがインストールされているパソコンであれば、どなたでも簡単にグラフ化できます。
対応ソフトウェア(OS) Microsoft Windows
使用条件 本ソフトウェアをダウンロードする前に、使用許諾契約書を必ずお読みください。
ダウンロードを開始された場合には本許諾書に同意したものとさせていただきます。
インストール(セットアップ)の方法
1.本ソフトウェア zip 形式の圧縮フォルダとして公開しています。
圧縮フォルダをダウンロードして任意の場所へ展開(解凍)してください。
2.インストール前に、取扱説明書をお読みください。
インストール時及びソフト利用上の注意事項が書かれています。
3.[ setup.exe ] ファイルをダブルクリックし、画面の操作手順に従ってインストールしてください。
使用法
1.通常のExcelファイルと同様に、適当なフォルダに保存して、開くだけです。
2.VBAマクロを使用しているので、ファイルを開くとマクロの取扱いについて問い合わせがでます。実際の使用の前に別添の「SH現場グラフソフトの概要と使い方」を必ず読んで下さい。また、詳しい使い方の説明も同文書に書かれてあります。
3.ソフトにはSheet「work2」にあらかじめ(練習用)初期データが入っていますので、そのデータを用いて練習してみて下さい。
